Name: Kit de Encuesta de Aire Comprimido RCM
Brand: RCM Industries
Availability: InStock

Question 1

¿Para qué se utiliza el Kit de Encuesta de Aire?

Accepted Answer

El Kit de Encuesta de Aire es una herramienta portátil para auditar sistemas de aire comprimido. Se utiliza para verificar la salida del compresor, medir el consumo de aire en máquinas o departamentos individuales, identificar fugas y desperdicios, y comparar el consumo de aire de dispositivos similares. Los estudios muestran que hasta el 30% del aire comprimido en muchas instalaciones se desperdicia a través de fugas e ineficiencias.

Question 2

¿Cómo funciona el kit?

Accepted Answer

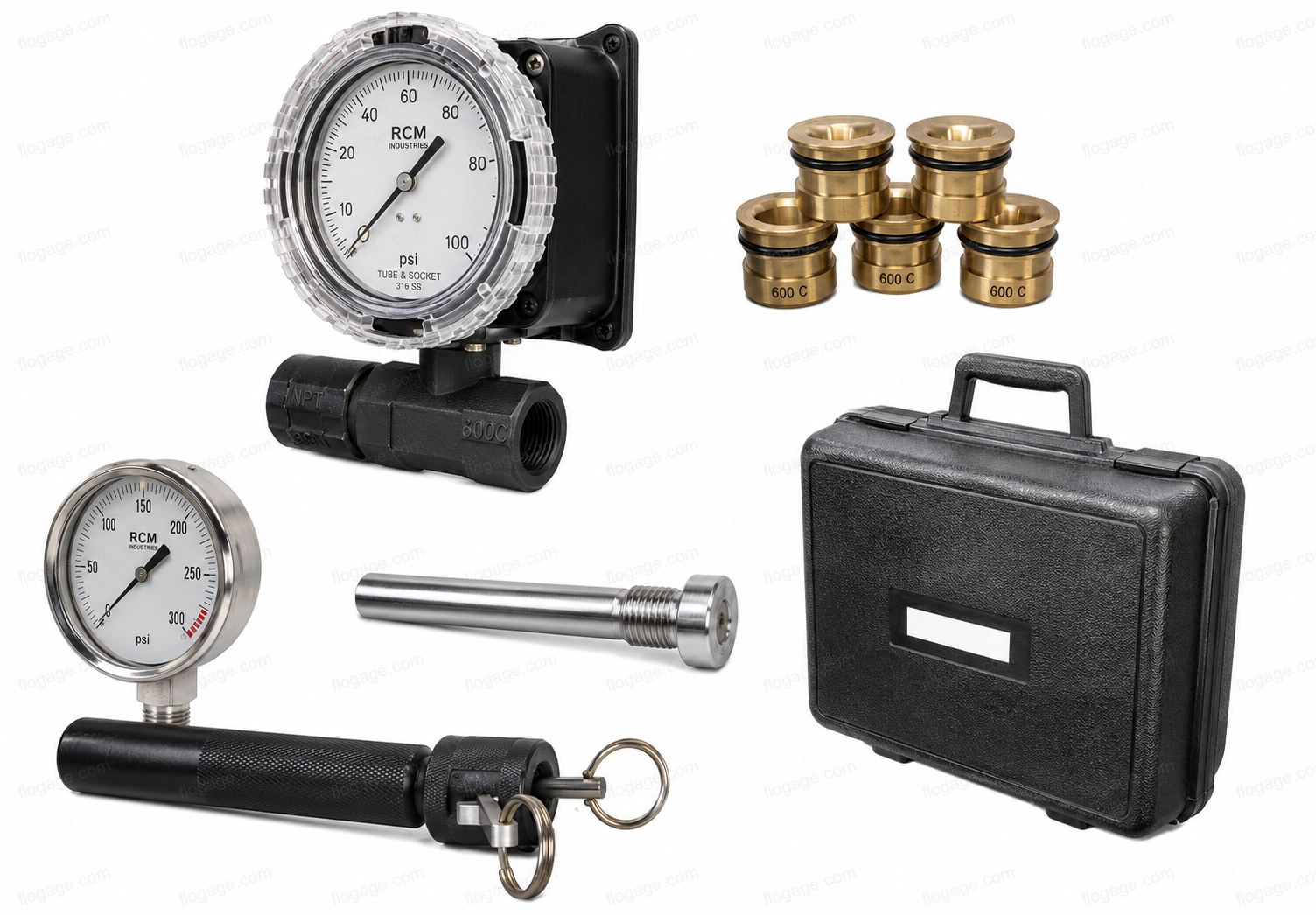

El kit utiliza un Flo-Gage RCM Serie 7000 con un cuerpo especial de aluminio y adaptadores de tubería de cambio rápido. Instale el kit temporalmente en la línea de aire comprimido usando los adaptadores incluidos, seleccione el orificio apropiado para su rango de flujo esperado y lea el flujo directamente desde el dial analógico de 3,5″. Un manómetro (modelos SK1) le permite aplicar factores de corrección de presión para lecturas precisas en SCFM.

Question 3

¿Qué tamaños de tubería admite el kit?

Accepted Answer

El kit está disponible para tuberías de 1″, 2″ y 3″. Cada kit incluye 5 orificios de rango de flujo seleccionados por el cliente, adaptadores de tubería de aluminio de cambio rápido y un colector de entrada de aluminio con toma de presión. El kit de 1″ maneja hasta 400 SCFM, el de 2″ hasta 2.000 SCFM y el de 3″ hasta 4.000 SCFM.

Question 4

¿Cuál es la diferencia entre los modelos SK1 y SK2?

Accepted Answer

Los modelos SK1 incluyen un manómetro de 4″ (0–160 psig, ±1% E.C.) para leer la presión de línea en el medidor. Los modelos SK2 no incluyen el manómetro. El manómetro es útil para aplicar factores de corrección de presión cuando la presión de su sistema difiere de la presión calibrada de 100 psig.

Question 5

¿A qué presión y temperatura está calibrado el kit?

Accepted Answer

El Kit de Encuesta de Aire está calibrado a 100 psig y 80°F. Si su sistema opera a una presión o temperatura diferente, se deben aplicar factores de corrección para convertir la lectura a SCFM reales. Las tablas de factores de corrección se incluyen en el manual de instrucciones suministrado con el kit.

Question 6

¿Qué precisión puedo esperar?

Accepted Answer

El kit proporciona una precisión de ±3% de la escala completa — igual que el Flo-Gage estándar. Para mayor precisión, seleccione el orificio que coloque su flujo esperado en la mitad superior de la escala (60–90% de la escala completa). El flujo mínimo legible es aproximadamente el 15% de la escala completa.

Question 7

¿Cómo selecciono el orificio correcto para mi rango de flujo?

Accepted Answer

Cada kit incluye 5 orificios que cubren diferentes rangos de flujo. Seleccione el orificio cuyo rango de escala completa sea el más cercano — pero mayor — a su flujo máximo esperado. El kit incluye una herramienta de cambio de orificio y un manual de instrucciones con datos de rango de flujo para cada orificio.

Question 8

¿Cómo encuentro fugas de aire comprimido con el kit?

Accepted Answer

Instale el kit en el colector principal y registre el consumo base durante un período sin producción (p. ej., noches o fines de semana cuando el equipo está apagado). Cualquier lectura de flujo durante este período representa fugas. Luego puede aislar secciones del sistema para localizar la fuente. Las tasas de fuga típicas del 20 al 30% de la capacidad del compresor son comunes en instalaciones más antiguas.

Question 9

¿Puede el kit usarse para monitoreo continuo o solo para encuestas?

Accepted Answer

El kit está diseñado como una herramienta de encuesta portátil para instalación temporal. Para el monitoreo permanente del consumo de aire comprimido, considere un caudalímetro de gas RCM estándar (Serie 7000 u 8000) instalado permanentemente en la línea. El kit de encuesta es ideal para auditorías, resolución de problemas y evaluaciones energéticas.

Especificación	Estándar
Precisión	±3% E.C.
Tamaños de Tubería	1″, 2″ o 3″
Rangos de Flujo	5 rangos seleccionados por el cliente por kit
Flujo Máx. (1″)	400 SCFM
Flujo Máx. (2″)	2.000 SCFM
Flujo Máx. (3″)	4.000 SCFM
Presión Calibrada	100 psig
Temperatura Calibrada	80°F
Manómetro	4″, 0–160 psig, ±1% E.C.
Peso de Envío	8 lbs (1″), 10 lbs (2″), 20 lbs (3″)

Modelo	Descripción	Tamaño de Tubería	Precisión
1-SK1	Con Manómetro	1 pulgada	±3% E.C.
1-SK2	Sin Manómetro	1 pulgada	±3% E.C.
2-SK1	Con Manómetro	2 pulgadas	±3% E.C.
2-SK2	Sin Manómetro	2 pulgadas	±3% E.C.
3-SK1	Con Manómetro	3 pulgadas	±3% E.C.
3-SK2	Sin Manómetro	3 pulgadas	±3% E.C.

Kit de Encuesta de Aire Comprimido

Características Estándar

Aplicaciones Típicas

Especificaciones

Modelos Disponibles

Preguntas Frecuentes — Kit de Encuesta de Aire

Uso del Kit de Encuesta de Aire

Precisión y Calibración

Consejos Prácticos
